Capteurs capacitifs : un levier discret mais décisif pour le gaz et le pétrole
Dans l’industrie pétrolière et gazière, les capteurs capacitifs sont devenus des outils clés pour suivre l’humidité et la présence d’eau dans les sols et les infrastructures. Cette technologie capacitive permet une mesure fine de la capacité électrique entre deux électrodes, ce qui renseigne sur la quantité d’eau ou la constante diélectrique d’un milieu. En pratique, chaque capteur capacitif fournit une tension de sortie corrélée à la mesure de capacité, que les ingénieurs traduisent ensuite en données opérationnelles exploitables.
Au cœur de ces dispositifs, le principe de mesure repose sur un condensateur dont la capacité varie selon la permittivité diélectrique du matériau environnant, qu’il s’agisse d’un sol saturé en eau ou d’un isolant sec autour d’un pipeline. Lorsque l’eau modifie la constante diélectrique locale, la mesure capacitive change et la sonde capacitive détecte immédiatement cette évolution d’humidité ou de niveau, même à distance. Les sondes capacitives modernes intègrent souvent plusieurs capteurs et une électronique de sortie numérique, ce qui facilite l’intégration dans les systèmes de contrôle distribués des champs pétroliers.
Dans les bassins d’évaporation, les bacs de stockage ou les tranchées techniques, la mesure de capacité sert à surveiller le niveau d’eau et à prévenir les débordements ou les infiltrations. Les sondes installées à différents niveaux de sol ou de cuve suivent l’évolution de l’humidité et de la quantité d’eau, ce qui réduit le risque de stress hydrique pour les talus ou les digues. Ces mesures capacitives, répétées et historisées, alimentent des modèles prédictifs qui renforcent la sécurité des installations et optimisent la maintenance.
Principe de mesure capacitive : du champ électrique aux décisions de terrain
Une sonde capacitive utilisée sur un site pétrolier crée un champ électrique entre deux électrodes, et la capacité électrique mesurée dépend directement de la permittivité diélectrique du milieu. Lorsque l’eau s’infiltre dans le sol ou dans un isolant, la constante diélectrique augmente fortement, ce qui modifie la mesure de capacité et la tension de sortie du capteur. Les ingénieurs interprètent ces données pour distinguer un sol sec, un sol saturé ou une zone où l’eau libre menace l’intégrité d’un ouvrage.
Les sondes capacitives sont particulièrement utiles pour suivre l’humidité du sol autour des pipelines enterrés, où la présence d’eau sol peut accélérer la corrosion externe et fragiliser les revêtements. En comparant l’évolution de l’humidité des sols à différentes profondeurs, la technologie de mesure capacitive permet de repérer des fuites lentes avant qu’elles ne deviennent visibles en surface. Cette méthode de mesure, non intrusive et à faible consommation, complète efficacement les détecteurs hyperfréquence décrits dans cette analyse sur la transformation de la sécurité des sites pétroliers et gaziers.

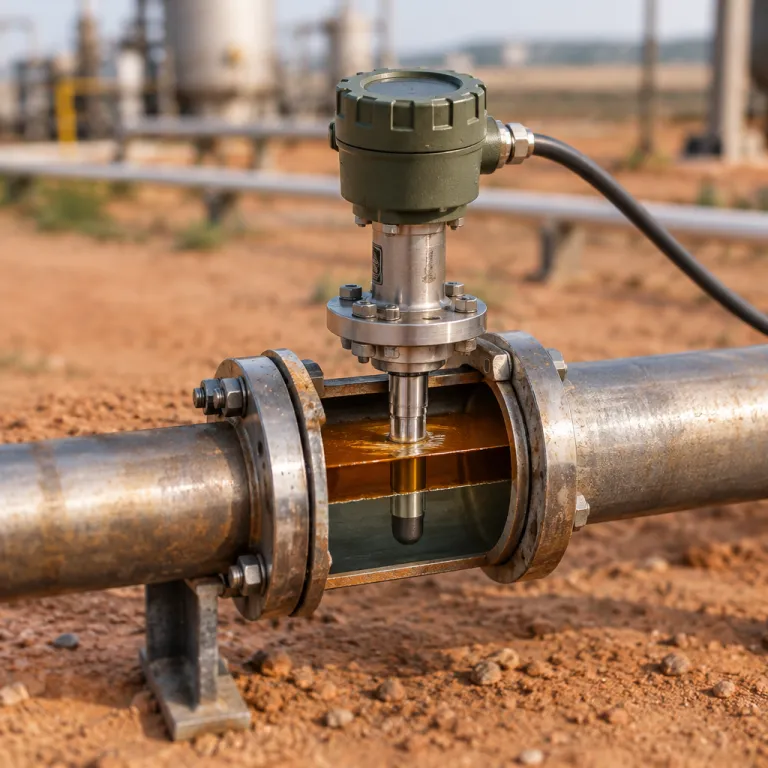

Dans les stations de pompage ou les têtes de puits, la mesure de capacité sert aussi à contrôler le niveau de liquides dans les séparateurs et les réservoirs tampons. Un capteur capacitif bien calibré distingue la phase eau de la phase hydrocarbure grâce à leur permittivité diélectrique très différente, ce qui améliore la précision du pilotage et limite les erreurs de vidange. En multipliant les sondes et en croisant leurs données avec la station météo du site, les opérateurs obtiennent une vision dynamique des risques liés à l’eau et à l’humidité.
Humidité des sols, irrigation et stress hydrique autour des infrastructures gazières
Autour des gazoducs, des terminaux GNL ou des bases logistiques, la gestion de l’humidité des sols devient un enjeu de stabilité géotechnique et de biodiversité. Les sondes capacitives d’humidité du sol mesurent la quantité d’eau disponible dans les premiers décimètres de sol, ce qui permet de prévenir le stress hydrique des talus végétalisés et des zones de compensation écologique. Chaque mesure capacitive traduit une variation de capacité électrique liée à l’évolution de l’humidité, et ces données guident le pilotage de l’irrigation de soutien.
Les opérateurs installent souvent plusieurs sondes à différentes distances des ouvrages, afin de comparer l’humidité sol proche des structures et celle des zones plus naturelles. Cette méthode de mesure met en évidence les effets de ruissellement, de compactage ou de fuites éventuelles, en reliant directement la constante diélectrique mesurée à la quantité d’eau présente. Pour les chantiers de petite taille, l’usage d’engins compacts comme la micro pelle, analysée dans cette étude sur la transformation des chantiers pétroliers et gaziers, facilite l’installation précise des capteurs sans déstabiliser les talus.
Dans les régions arides, le pilotage de l’irrigation autour des sites gaziers repose de plus en plus sur des capteurs capacitifs couplés à une station météo locale. Les données de température, de pluie et d’évapotranspiration sont croisées avec la mesure de capacité des sondes pour ajuster la quantité d’eau apportée, limiter les pertes et éviter le stress hydrique des plantations anti érosion. Cette approche réduit les volumes d’eau pompés, améliore la résilience des sols et renforce l’acceptabilité environnementale des projets.
Stations météo, données capacitives et nouvelles tendances de pilotage
Les tendances récentes de l’industrie gaz et pétrole montrent une intégration croissante entre station météo, capteurs de terrain et modèles numériques de risque. Une station météo installée sur un terminal ou un champ pétrolier fournit des données fines sur la pluie, le vent et l’humidité de l’air, qui complètent la mesure capacitive réalisée dans le sol ou dans les réservoirs. En reliant ces jeux de données, les opérateurs anticipent mieux l’évolution de l’humidité des sols, le niveau d’eau dans les bassins et le comportement des talus.
Les sondes capacitives modernes transmettent leurs données en temps réel vers des plateformes de supervision, où la mesure de capacité est convertie en indicateurs simples pour les équipes de terrain. Un tableau de bord peut par exemple afficher la distance entre le niveau d’eau et un seuil critique, ou le pourcentage d’humidité sol par rapport à la capacité de rétention maximale. Cette technologie de mesure, combinée à des algorithmes de prévision météo, permet de déclencher automatiquement des actions de pilotage de l’irrigation ou de drainage.
Dans les terminaux GNL, la gestion de l’eau de pluie et des eaux de ruissellement devient stratégique pour limiter les rejets et optimiser les bassins de rétention. Les capteurs capacitifs suivent la montée du niveau d’eau dans les ouvrages, tandis que les données de station météo alimentent des scénarios de remplissage à court terme. Les arbitrages entre stockage sur site et évacuation vers le milieu naturel rejoignent les réflexions plus larges sur les contrats GNL à long terme et achats spot, où la maîtrise des risques opérationnels pèse de plus en plus dans le calcul des acheteurs.
Installation, calibration et limites des sondes capacitives sur les sites pétroliers
La performance d’une sonde capacitive dépend fortement de la qualité de son installation et de sa calibration initiale. Dans un sol hétérogène ou caillouteux, la mesure de capacité peut être perturbée si le capteur n’est pas en bon contact avec la matrice du sol et l’eau sol. Les équipes de terrain doivent donc contrôler la profondeur, la distance entre sondes et la stabilité mécanique pour garantir une mesure capacitive fiable.
La calibration consiste à relier la capacité électrique mesurée à des niveaux d’humidité sols ou de niveau d’eau connus, en tenant compte de la permittivité diélectrique spécifique du sol local. Cette étape permet de traduire la tension de sortie du capteur en pourcentage d’humidité sol ou en hauteur d’eau, avec une incertitude maîtrisée. Les opérateurs répètent régulièrement cette méthode de mesure de référence pour vérifier que l’évolution de l’humidité observée reflète bien la réalité physique et non une dérive électronique.
Les sondes capacitives présentent toutefois des limites, notamment dans les sols très salins ou fortement conducteurs, où le champ électrique peut être déformé. Dans ces contextes, la technologie de mesure doit être complétée par d’autres capteurs, comme des piézomètres ou des mesures de conductivité, afin de sécuriser les décisions de pilotage de l’irrigation ou de drainage. Une approche multi capteurs, associant mesure capacitive, données météo et inspections visuelles, reste la plus robuste pour les sites pétroliers complexes.
Vers une gestion intégrée de l’eau : de la parcelle technique au bassin versant
Les tendances de l’industrie gaz et pétrole vont vers une gestion de l’eau pensée à l’échelle du bassin versant, et non plus seulement au niveau de chaque installation. Les capteurs capacitifs, en multipliant les points de mesure de capacité dans les sols, les bassins et les ouvrages, fournissent une cartographie fine de la répartition de l’eau autour des sites. Ces données, croisées avec la station météo et les modèles hydrologiques, éclairent les arbitrages entre prélèvements, rejets et irrigation compensatoire.
Le pilotage de l’irrigation des zones de reboisement ou de restauration écologique s’appuie sur l’évolution de l’humidité mesurée par les sondes capacitives, afin de limiter la consommation d’eau tout en évitant le stress hydrique des jeunes plants. La constante diélectrique du sol, suivie dans le temps, révèle la capacité de stockage de la parcelle et la vitesse de restitution de l’eau vers la nappe ou les cours d’eau. Cette approche par la mesure capacitive renforce la transparence environnementale des opérateurs et nourrit le dialogue avec les autorités de bassin.
À terme, la combinaison de la permittivité diélectrique mesurée sur le terrain, des données de station météo et des scénarios climatiques régionaux permettra de simuler différents schémas d’occupation des sols autour des infrastructures gazières et pétrolières. Les décisions d’implantation de bassins, de zones humides artificielles ou de couverts végétaux seront alors guidées par des indicateurs quantifiés de capacité électrique et de quantité d’eau stockée. Cette évolution place les technologies capacitives au cœur d’une stratégie de résilience hydrique, où chaque mesure de capacité devient un maillon d’une gestion intégrée de l’eau.
Chiffres clés sur les capteurs capacitifs et la gestion de l’eau
- Selon l’Agence internationale de l’énergie, la gestion de l’eau représente jusqu’à 10 % des coûts d’exploitation de certains champs pétroliers terrestres, ce qui explique l’intérêt croissant pour des capteurs capacitifs capables d’optimiser les volumes pompés et traités.
- Des études publiées par l’Organisation des Nations unies pour l’alimentation et l’agriculture indiquent que l’usage de sondes d’humidité du sol pour le pilotage de l’irrigation permet de réduire de 20 à 40 % la consommation d’eau, des ordres de grandeur transposables aux ceintures végétalisées des sites gaziers.
- Dans plusieurs projets de terminaux GNL en Europe, les exploitants rapportent que plus de 50 % des points de surveillance de niveau d’eau dans les bassins de rétention reposent désormais sur une mesure capacitive, en raison de la faible maintenance et de la robustesse de cette technologie.
- Les fabricants de capteurs estiment que la durée de vie typique d’une sonde capacitive enterrée dans un sol peu agressif dépasse souvent 5 à 7 ans, ce qui réduit le coût total de possession par rapport à des technologies plus sensibles à la corrosion.
- Les analyses de risques menées par plusieurs grandes compagnies pétrolières montrent qu’une détection précoce d’infiltration d’eau autour des pipelines peut diminuer de 30 % la probabilité d’incidents liés à la corrosion externe, ce qui renforce l’intérêt pour des réseaux denses de sondes capacitives.
FAQ sur les mesures capacitives dans l’industrie pétrolière et gazière
À quoi servent les sondes capacitives sur un site pétrolier ou gazier ?
Les sondes capacitives servent principalement à mesurer le niveau d’eau, l’humidité des sols et parfois la séparation entre phases eau et hydrocarbures dans les réservoirs. Elles exploitent la variation de capacité électrique liée à la permittivité diélectrique des milieux traversés. Ces mesures aident à prévenir les infiltrations, la corrosion et les instabilités de talus.
Comment fonctionne la mesure capacitive de l’humidité du sol ?
Une sonde capacitive insérée dans le sol crée un champ électrique entre deux électrodes, et la capacité mesurée dépend de la quantité d’eau présente autour du capteur. Comme l’eau a une constante diélectrique beaucoup plus élevée que les minéraux ou l’air, toute variation d’humidité modifie la mesure de capacité. Les systèmes convertissent ensuite cette mesure en pourcentage d’humidité sol après calibration locale.
Quelles sont les limites des capteurs capacitifs dans les environnements pétroliers ?
Les capteurs capacitifs peuvent être perturbés dans les sols très salins, fortement conducteurs ou contenant beaucoup de métal, car le champ électrique y est déformé. Ils exigent aussi une installation soignée pour garantir un bon contact avec le sol ou le liquide mesuré. Dans ces cas, on les combine souvent avec d’autres méthodes de mesure pour sécuriser les décisions.
Comment intégrer les données de sondes capacitives avec une station météo ?
Les données de sondes capacitives sont envoyées vers un système de supervision qui reçoit aussi les mesures de la station météo locale, comme la pluie et la température. Les algorithmes croisent ces informations pour estimer l’évolution de l’humidité des sols, le niveau d’eau dans les bassins et les besoins d’irrigation. Cette intégration permet un pilotage plus fin des ressources en eau autour des installations.
Pourquoi la permittivité diélectrique est elle centrale dans ces mesures ?
La permittivité diélectrique détermine la capacité d’un matériau à stocker une charge électrique dans un champ donné, ce qui conditionne directement la capacité électrique mesurée par le capteur. Comme l’eau possède une permittivité très élevée par rapport aux sols secs ou aux hydrocarbures, elle influence fortement la mesure capacitive. C’est cette différence qui permet de suivre l’évolution de l’humidité et de distinguer les phases liquides dans les équipements pétroliers et gaziers.
Sources de référence
- Agence internationale de l’énergie (AIE) – rapports sur la gestion de l’eau dans l’industrie pétrolière et gazière.
- Organisation des Nations unies pour l’alimentation et l’agriculture (FAO) – publications sur l’irrigation pilotée par sondes d’humidité du sol.
- International Association of Oil & Gas Producers (IOGP) – lignes directrices sur la gestion de l’eau et la surveillance environnementale.
