Armoire électrique en milieu pétrolier et gazier : un pivot de sécurité

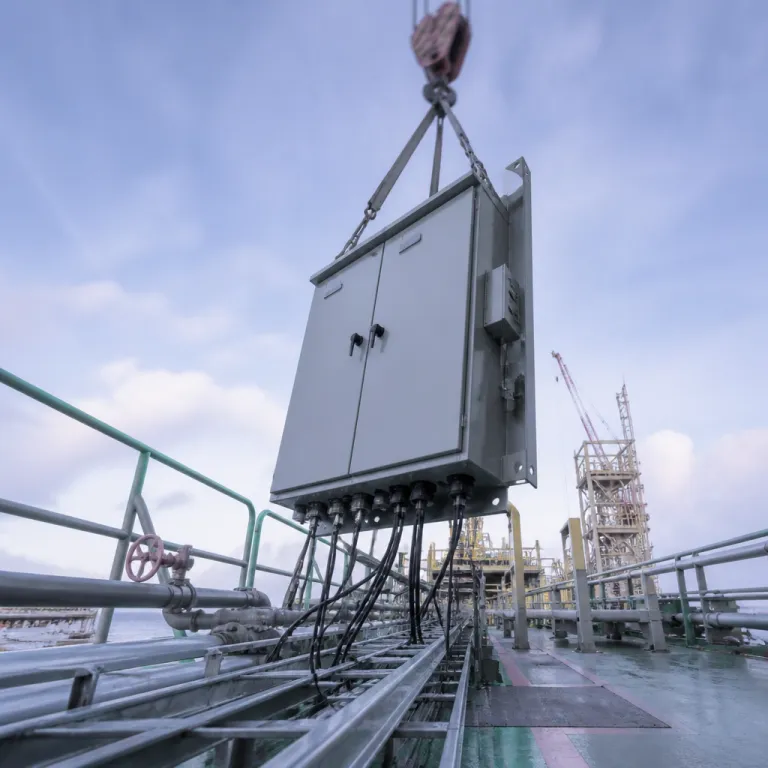

Dans une raffinerie ou sur une plateforme offshore, l’armoire électrique conditionne directement la sécurité des opérations. Chaque armoire concentre les équipements électriques critiques qui pilotent pompes, compresseurs, vannes motorisées et systèmes de sécurité instrumentés, ce qui en fait un maillon essentiel de la chaîne de contrôle. Une armoire électrique bien conçue limite les risques d’arc électrique, de court-circuit et d’arrêt non planifié, tout en facilitant l’application des exigences de la norme IEC 60204-1 relatives aux équipements de machines (par exemple IEC 60204-1:2016, chapitres 6 et 7).
Le choix des enveloppes électriques métalliques ou en matériaux composites dépend du niveau d’exposition au brouillard salin, aux atmosphères corrosives et aux projections d’hydrocarbures. Une armoire électrique en acier galvanisé ou en acier galvanisé à chaud offre une excellente tenue mécanique, tandis qu’un coffret électrique en ABS étanche convient mieux aux zones moins exposées mais nécessitant une bonne isolation. Dans les zones classées ATEX (directive 2014/34/UE et normes EN IEC 60079-0 et 60079-14), l’armoire doit être un véritable coffret de distribution renforcé, avec une enveloppe métallique étanche, des passages de câbles certifiés Ex et une conception validée par une analyse de risques formalisée.
Les ingénieurs privilégient des armoires électriques industrielles compartimentées, avec des plaques de montage internes permettant de séparer puissance, contrôle et communication. Une plaque de fond galvanisée ou une plaque de montage en acier galvanisé facilite le câblage propre et la dissipation thermique, tout en simplifiant la maintenance. Dans les grandes unités de traitement, chaque armoire électrique alimente un tableau électrique local, lui-même relié à un système de distribution électrique centralisé conforme aux recommandations de l’IEC 61439-1/2 pour les ensembles d’appareillage basse tension.
Enveloppes, coffrets et matériaux : métal, ABS et étanchéité
Sur un site gazier, la première décision porte sur le type de coffret électrique ou d’armoire électrique à installer. Les coffrets électriques en acier galvanisé sont privilégiés pour les zones de process, alors que les coffrets en ABS étanche sont souvent réservés aux locaux techniques protégés. Le bon compromis entre coffret en ABS et armoire électrique métallique dépend du niveau de corrosion, de la température ambiante, des contraintes de montage mural ou sur châssis et du degré de protection IP/IK visé selon l’IEC 60529 et l’IEC 62262.
Une enveloppe métallique étanche avec une plaque de fond robuste supporte mieux les chocs et les vibrations des compresseurs de gaz. À l’inverse, un coffret électrique en ABS étanche réduit le poids sur les passerelles offshore et limite les ponts thermiques, ce qui peut protéger certains appareillages modulaires sensibles. Dans les deux cas, la plaque de montage doit être fournie avec un kit de fixation adapté, afin de garantir une répartition homogène des efforts sur le fond du coffret et de respecter les couples de serrage préconisés par les fabricants dans leurs notices de montage.
Les fabricants proposent des gammes complètes de coffrets de distribution et d’armoires électriques industrielles, avec des versions livrées montées ou livrées en kit. Une armoire électrique livrée en kit de montage permet d’optimiser le stock sur site, en réduisant le volume de transport vers les plateformes offshore. Pour les projets de modernisation, disposer d’un stock minimal de coffrets électriques modulaires, de plaques de fond et de kits de fixation accélère les travaux de revamping et facilite l’alignement avec les standards internes de l’entreprise.
Architecture de distribution électrique : du tableau électrique aux armoires de process
La distribution électrique d’un terminal pétrolier repose sur une hiérarchie claire entre tableau électrique principal, coffrets de distribution secondaires et armoires électriques de process. Le tableau électrique central reçoit l’énergie des transformateurs, puis la redistribue vers des coffrets de distribution qui alimentent les armoires locales. Chaque armoire électrique de zone pilote ensuite les moteurs, variateurs de vitesse et appareillages modulaires associés aux unités de production, en cohérence avec les schémas unifilaires et les études de sélectivité.
Dans cette architecture, la qualité du montage interne conditionne la fiabilité globale de l’installation électrique. Une plaque de montage bien dimensionnée, associée à des rangées de modules clairement identifiées, facilite la lecture des schémas et la recherche de défauts. Les équipes de maintenance apprécient les armoires électriques où chaque coffret électrique de puissance est séparé des coffrets électriques de contrôle, limitant ainsi les perturbations électromagnétiques et respectant les bonnes pratiques de câblage de l’IEC 60364 (notamment IEC 60364-4-44 pour la compatibilité électromagnétique).
Les méthodes d’organisation industrielle, comme la méthode 5S appliquée aux armoires électriques, améliorent la lisibilité et la sécurité des interventions. En appliquant une démarche structurée de rangement des câbles, de marquage des borniers et de gestion du stock de pièces, les opérateurs réduisent les temps d’arrêt lors des campagnes de maintenance préventive. Une ressource détaillée sur l’application de la méthode 5S dans l’industrie pétrolière et gazière est disponible via cet article sur la mise en œuvre du Lean dans les ateliers électriques.
Tableaux, coffrets de distribution et appareillage modulaire
Dans les unités de séparation ou de cracking, chaque tableau électrique regroupe des disjoncteurs, contacteurs et relais de protection. Ces appareillages modulaires sont montés sur des rails DIN, eux-mêmes fixés sur une plaque de montage rigide à l’intérieur de l’armoire électrique. Une bonne répartition des rangées de modules évite les surchauffes locales, respecte les distances d’isolement et simplifie les extensions futures prévues dans les études de charge.
Les coffrets de distribution assurent la transition entre le tableau électrique principal et les armoires électriques de terrain. Un coffret de distribution bien conçu intègre des bornes de raccordement, des parafoudres et parfois des modules de communication pour la supervision. Dans les zones exposées aux intempéries, ces coffrets électriques doivent être étanches, avec une plaque étanche de fermeture et des presse-étoupes adaptés au degré de protection requis, en cohérence avec les prescriptions des normes IEC et des guides API recommandés pour les installations pétrolières (par exemple API RP 500/505 pour le classement des zones).
Les ingénieurs comparent systématiquement le prix global d’une solution en acier galvanisé avec celui d’une solution en ABS étanche, en intégrant le coût de montage, de fixation et de maintenance. Une armoire électrique métallique peut sembler plus chère à l’achat, mais sa durée de vie en environnement agressif réduit souvent le coût total de possession. À l’inverse, un coffret électrique en ABS peut offrir un meilleur compromis prix-performance dans les locaux abrités, notamment lorsque les contraintes mécaniques restent limitées.
Contraintes offshore : étanchéité, corrosion et fiabilité des armoires électriques
Sur une plateforme offshore, l’armoire électrique est exposée au sel, au vent et aux vibrations permanentes. Les armoires électriques industrielles doivent donc être conçues avec des enveloppes en acier galvanisé, parfois complétées par un revêtement supplémentaire pour résister au brouillard marin. Les coffrets électriques en ABS étanche restent utiles pour les zones intérieures, mais la priorité va aux solutions métalliques étanches pour les extérieurs, en particulier lorsque les exigences de disponibilité sont élevées.
La plaque de fond et la plaque de montage jouent un rôle clé dans la tenue mécanique des appareillages modulaires. Une plaque de fond en acier galvanisé, correctement fixée avec un kit de fixation robuste, limite les déformations sous l’effet des vibrations. Les fiches techniques des fabricants détaillent souvent les niveaux de résistance aux chocs et aux vibrations, en s’appuyant sur des essais normalisés (par exemple IEC 60068-2), ce qui aide les ingénieurs à choisir entre coffret électrique ABS et armoire électrique métallique pour les environnements offshore.
Les inspections régulières des armoires électriques offshore s’appuient de plus en plus sur des technologies avancées. L’usage de drones d’inspection équipés de capteurs thermiques permet de repérer les échauffements anormaux à l’intérieur des coffrets de distribution et des tableaux électriques sans exposer les équipes. Un panorama détaillé de ces pratiques est présenté dans cet article sur les drones d’inspection offshore et la maturité des capteurs thermiques.
Gestion du stock, pièces fournies et logistique en mer
La logistique offshore impose de limiter le stock tout en garantissant la disponibilité des pièces critiques. Les exploitants privilégient donc des gammes d’armoires électriques et de coffrets électriques standardisées, avec des plaques de montage et des plaques de fond interchangeables. Un kit de fixation universel, fourni avec chaque coffret de distribution, simplifie les adaptations sur site et réduit les risques d’erreur lors des opérations de montage en mer.
Les armoires électriques livrées en kit réduisent le volume transporté par hélicoptère ou par navire de ravitaillement. Une fois sur la plateforme, les équipes réalisent le montage de l’armoire électrique, installent la plaque de fond galvanisée et procèdent à la fixation des appareillages modulaires. Cette approche permet aussi d’ajuster le nombre de rangées de modules en fonction des besoins réels de l’unité de production, tout en respectant les marges de réserve prévues dans les spécifications de projet.
Les fiches de stock intègrent désormais des informations détaillées sur les matériaux, le degré d’étanchéité et les accessoires fournis. Un coffret électrique ABS étanche avec plaque étanche et kit de fixation complet n’a pas le même usage qu’une armoire électrique métallique en acier galvanisé destinée à la zone de pompage. Cette gestion fine du stock réduit les erreurs de montage, améliore la fiabilité globale de la distribution électrique et soutient les démarches de standardisation multi-sites.
Numérisation, monitoring et tendances technologiques des armoires électriques
La transformation numérique de l’industrie pétrolière et gazière touche directement la conception de l’armoire électrique. Les armoires électriques industrielles intègrent désormais des capteurs de température, d’humidité et de vibration, connectés à des systèmes de supervision. Ces données permettent de surveiller en continu l’état des coffrets électriques, des tableaux électriques et des appareillages modulaires, et de déclencher des actions de maintenance conditionnelle.
Les nouvelles générations d’armoires électriques métalliques et de coffrets de distribution prévoient des espaces dédiés aux modules de communication. Une plaque de montage spécifique accueille les passerelles industrielles, alimentées par des blocs d’alimentation redondants, afin de garantir la continuité de la transmission des données. Les rangées de modules sont organisées pour séparer clairement puissance, contrôle et communication, ce qui facilite les interventions et limite les risques de perturbations croisées.
Les programmes de décarbonation de l’industrie, soutenus par des appels à projets nationaux, encouragent l’optimisation de la distribution électrique. Les armoires électriques bien instrumentées permettent de mesurer précisément les consommations des moteurs et des compresseurs, ce qui alimente les plans d’efficacité énergétique. Un panorama des dispositifs de financement pour la filière est présenté dans cet article sur les guichets de financement dédiés à la décarbonation industrielle.
Standardisation, systèmes type Argenta IDE et modularité
Les exploitants recherchent des solutions standardisées pour simplifier la maintenance des armoires électriques sur plusieurs sites. Des systèmes de type Argenta IDE, par exemple, proposent des enveloppes métalliques modulaires compatibles avec différents appareillages modulaires. Cette standardisation facilite la gestion du stock de plaques de fond, de plaques de montage et de kits de fixation, et permet d’appliquer des procédures de maintenance homogènes.
La modularité des coffrets électriques et des armoires électriques permet d’ajouter facilement de nouvelles fonctions de contrôle ou de sécurité. Une armoire électrique métallique peut ainsi recevoir des modules de mesure d’énergie, des relais de protection avancés ou des interfaces de communication supplémentaires. Les rangées de modules sont dimensionnées dès la conception pour accueillir ces extensions sans remettre en cause la distribution électrique existante ni les études de sélectivité.
Les industriels comparent attentivement le prix des différentes solutions, en tenant compte non seulement du coût d’achat, mais aussi de la facilité de montage et de la durée de vie. Un coffret électrique ABS étanche peut afficher un prix attractif, mais une armoire électrique en acier galvanisé offre souvent une meilleure résistance mécanique en environnement sévère. Le choix final repose sur une analyse globale du risque, de la criticité du process et des contraintes de maintenance, en s’appuyant sur les retours d’expérience internes.
Maintenance, sécurité et bonnes pratiques autour des armoires électriques
La maintenance des armoires électriques dans l’industrie pétrolière et gazière suit des protocoles stricts. Chaque intervention sur un coffret de distribution ou un tableau électrique commence par une consignation rigoureuse et une vérification d’absence de tension. Les techniciens inspectent ensuite l’état des plaques de montage, des plaques de fond et des kits de fixation pour détecter tout signe de corrosion ou de desserrage, conformément aux procédures internes et aux recommandations des normes IEC.
Les armoires électriques industrielles doivent rester propres, ventilées et correctement fermées pour conserver leur degré d’étanchéité. Une plaque étanche endommagée, un presse-étoupe mal serré ou une porte d’armoire électrique mal fermée peuvent laisser pénétrer l’humidité et les poussières. Ces défauts finissent par affecter les appareillages modulaires, provoquer des échauffements et réduire la fiabilité de la distribution électrique, en particulier dans les zones à forte humidité.
Les plans de maintenance préventive incluent le contrôle des fiches de stock, afin de s’assurer que les plaques de fond, les coffrets électriques de rechange et les kits de fixation sont disponibles. Une armoire électrique livrée en kit peut être préparée à l’avance en atelier, avec un montage partiel des rangées de modules, pour réduire le temps d’intervention sur site. Cette organisation améliore la sécurité des équipes, limite les arrêts de production et contribue à la conformité avec les exigences HSE.
Formation des équipes et culture de la sécurité électrique
La compétence des équipes conditionne la qualité du montage et de la maintenance des armoires électriques. Les techniciens doivent maîtriser les spécificités des armoires électriques métalliques, des coffrets électriques ABS étanches et des tableaux électriques complexes. Une bonne compréhension des fiches techniques, des schémas de distribution électrique et des contraintes ATEX est indispensable pour intervenir en sécurité.
Les formations insistent sur le choix des matériaux, la qualité des fixations et le respect des degrés d’étanchéité. Un kit de fixation mal utilisé, une plaque de fond sous-dimensionnée ou un coffret de distribution mal ventilé peuvent compromettre la sécurité globale de l’installation. Les armoires électriques industrielles doivent être considérées comme des équipements de sécurité à part entière, et non comme de simples boîtes de raccordement, ce que rappellent de nombreux retours d’expérience d’incidents.
Les retours d’expérience partagés entre raffineries, terminaux gaziers et plateformes offshore contribuent à améliorer les pratiques. Les exploitants ajustent leurs spécifications d’armoires électriques, de coffrets électriques et de plaques de montage en fonction des incidents analysés. Cette boucle d’amélioration continue renforce la fiabilité de la distribution électrique et la protection des personnes, en cohérence avec les démarches de management de la sécurité de type ISO 45001.
Choix techniques et analyse de coût pour les armoires électriques
Le choix d’une armoire électrique dans un projet pétrolier commence par une analyse détaillée des contraintes de site. Les ingénieurs comparent les solutions en acier galvanisé, en acier galvanisé à chaud et en ABS étanche, en tenant compte de la corrosion, des chocs et des températures. Chaque coffret électrique ou coffret de distribution est ensuite dimensionné en fonction des courants, des protections et des appareillages modulaires à intégrer, en s’appuyant sur les études de court-circuit et de sélectivité.
Le prix d’une armoire électrique ne se limite pas au coût de l’enveloppe et des plaques de montage. Il faut intégrer le temps de montage, la complexité de la fixation, la disponibilité du stock de pièces et la facilité de maintenance. Une armoire électrique métallique livrée en kit, avec plaque de fond fournie et kit de fixation complet, peut réduire les coûts de main-d’œuvre sur le chantier et limiter les reprises ultérieures.
Les armoires électriques industrielles sont évaluées sur leur durée de vie en service, leur capacité d’extension et leur compatibilité avec les standards de l’entreprise. Les systèmes de type Argenta IDE, par exemple, offrent une base standardisée pour de nombreux sites, ce qui simplifie la gestion du stock et la formation des équipes. Le choix final doit concilier performance technique, sécurité électrique et optimisation économique, en intégrant les exigences réglementaires locales.
Intégration dans les stratégies de transition énergétique
Les armoires électriques jouent un rôle discret mais central dans les stratégies de transition énergétique des groupes pétroliers et gaziers. En intégrant des modules de mesure et de contrôle avancés, elles permettent de suivre précisément les consommations et d’optimiser la distribution électrique. Les coffrets de distribution et tableaux électriques deviennent ainsi des points de collecte de données pour les programmes d’efficacité énergétique et les bilans carbone.
Les investissements dans des armoires électriques plus performantes se justifient par les gains de disponibilité des installations et la réduction des pertes. Une meilleure qualité de montage, des plaques de fond plus robustes et des kits de fixation adaptés limitent les pannes et les interventions d’urgence. Les coffrets électriques ABS étanches et les armoires électriques métalliques sont choisis en fonction de leur contribution à la fiabilité globale du système et aux objectifs de réduction d’émissions.
Dans les projets de nouvelles unités ou de modernisation, la standardisation des armoires électriques industrielles facilite l’intégration de technologies futures. Les rangées de modules sont prévues pour accueillir de nouveaux appareillages modulaires, comme des contrôleurs d’énergie ou des interfaces de communication supplémentaires. Cette approche prépare les installations pétrolières et gazières aux évolutions réglementaires et aux objectifs de réduction d’empreinte carbone, tout en maîtrisant les coûts d’investissement.
Chiffres clés sur les armoires électriques dans l’industrie pétrolière et gazière
- Selon des analyses publiées par l’Agence internationale de l’énergie (AIE) sur les infrastructures énergétiques, les systèmes électriques peuvent représenter jusqu’à 30 % des investissements de capital dans certaines installations de production pétrolière, ce qui souligne le poids économique des armoires électriques et des tableaux de distribution (voir par exemple les rapports de l’AIE sur les coûts des actifs en amont).
- Des études industrielles présentées lors de conférences spécialisées en fiabilité montrent qu’une maintenance préventive structurée sur les armoires électriques peut réduire de l’ordre de 20 à 40 % les arrêts non planifiés liés aux défaillances électriques, en particulier dans les environnements offshore, lorsque les plans d’inspection sont formalisés et tracés.
- Dans les raffineries modernes, les retours d’expérience de plusieurs grands groupes indiquent que plus de 60 % des armoires électriques neuves intègrent des fonctions de monitoring numérique, permettant un suivi en temps réel des températures et des charges électriques, avec archivage dans les systèmes de contrôle-commande.
- Les données de catalogues de fabricants d’enveloppes métalliques montrent que des armoires en acier galvanisé peuvent offrir une durée de vie supérieure à 25 ans en environnement côtier, contre 10 à 15 ans pour certains matériaux plastiques non renforcés, lorsque la maintenance est correctement réalisée et que les revêtements sont entretenus.
- Les programmes d’efficacité énergétique menés par de grands groupes pétroliers et documentés dans leurs rapports de durabilité indiquent que l’optimisation de la distribution électrique, incluant le renouvellement des armoires électriques, peut générer jusqu’à 5 à 10 % d’économies d’énergie sur certains segments de process, en particulier sur les utilités et la compression.
FAQ sur les armoires électriques dans l’industrie gaz et pétrole
Quelle différence entre un coffret électrique et une armoire électrique sur un site pétrolier ?
Un coffret électrique est généralement de plus petite taille et sert à protéger quelques circuits ou équipements localisés. Une armoire électrique, plus volumineuse, regroupe des appareillages modulaires, des protections et parfois des systèmes de contrôle pour une zone complète de process. Dans une raffinerie, les coffrets de distribution alimentent souvent des armoires électriques de zone, qui pilotent plusieurs moteurs et instruments.
Pourquoi privilégier l’acier galvanisé pour les armoires électriques offshore ?
L’acier galvanisé offre une excellente résistance à la corrosion en milieu salin, ce qui est crucial sur les plateformes offshore. Associé à une peinture adaptée et à une bonne conception de la plaque de fond et des fixations, ce matériau prolonge la durée de vie de l’armoire électrique. Les coffrets électriques en ABS étanche restent utiles en intérieur, mais les enveloppes métalliques étanches dominent pour les zones exposées.
Comment optimiser la maintenance des armoires électriques en raffinerie ?
L’optimisation passe par une maintenance préventive planifiée, incluant le contrôle des serrages, de l’étanchéité et de l’état des plaques de montage. L’application de méthodes d’organisation comme le 5S dans les tableaux électriques et coffrets de distribution améliore la lisibilité et réduit les erreurs. La tenue à jour des fiches de stock pour les plaques de fond, kits de fixation et coffrets de rechange est également déterminante.
Quel est l’impact de la numérisation sur les armoires électriques industrielles ?
La numérisation transforme l’armoire électrique en point de collecte de données pour la supervision et l’optimisation énergétique. Les capteurs intégrés surveillent températures, charges et vibrations, permettant une maintenance conditionnelle plutôt que purement calendaire. Cette évolution renforce la fiabilité des installations pétrolières et gazières et soutient les objectifs de décarbonation.
Comment choisir entre coffret ABS étanche et armoire électrique métal ?
Le choix dépend de l’environnement, de la criticité du process et des contraintes mécaniques. Un coffret ABS étanche convient bien aux locaux abrités et aux applications moins exposées, tandis qu’une armoire électrique métallique en acier galvanisé s’impose en zones agressives ou fortement vibrantes. L’analyse doit intégrer le prix d’achat, le coût de montage, la durée de vie attendue et la facilité de maintenance.
