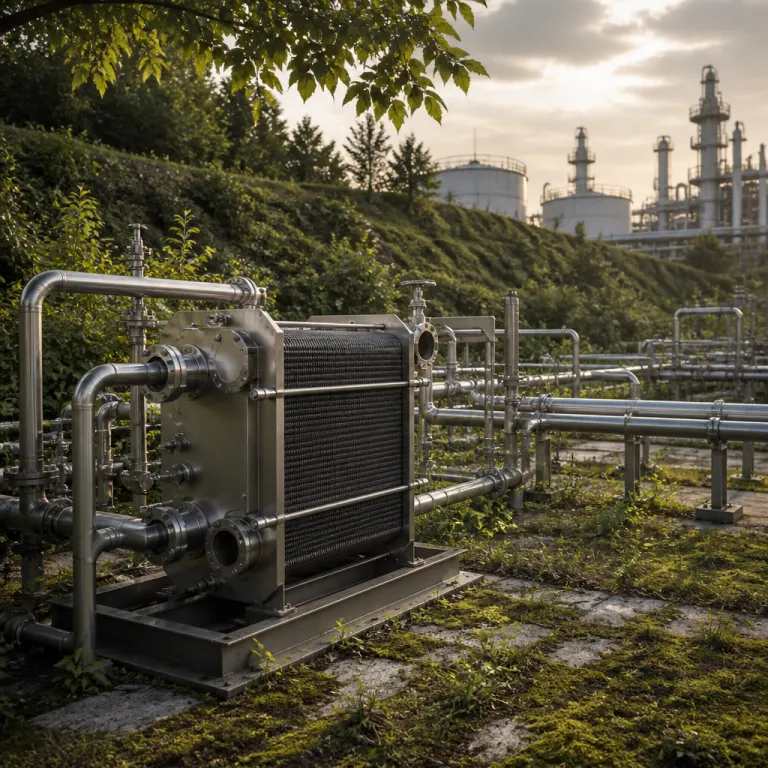

Rôle stratégique de l’échangeur à plaques dans la chaîne gaz et pétrole
Dans le raffinage et le traitement du gaz naturel, l’échangeur à plaques est devenu un maillon central des systèmes de chaleur. Sa conception compacte, fondée sur une grande surface d’échange par unité de taille, permet de récupérer une énergie thermique précieuse sur des fluides de process très variés. Pour un lecteur qui cherche à comprendre ces équipements, il faut d’abord voir comment ces plaques, les circuits de fluides et la géométrie interne structurent la performance globale des installations.
Un échangeur à plaques est constitué d’une pile de plaques en acier inoxydable ou en acier allié, séparant deux circuits de fluides à température différente pour favoriser le transfert de chaleur. Chaque plaque est emboutie pour créer une surface d’échange turbulente, ce qui augmente la puissance thermique obtenue pour un encombrement réduit. Dans l’industrie du gaz et du pétrole, ces échangeurs thermiques remplacent souvent des échangeurs tubulaires plus volumineux, tout en améliorant le rendement énergétique, la flexibilité des applications et la récupération de chaleur fatale.
Les ingénieurs choisissent un échangeur à plaques plutôt qu’un modèle à faisceau tubulaire lorsque la compacité, la facilité de nettoyage et la modularité sont prioritaires. Les versions à plaques soudées sont privilégiées pour les gaz corrosifs ou les fluides toxiques, tandis que les modèles à plaques avec joints démontables facilitent la maintenance dans les unités de chauffage ou de refroidissement intermédiaire. Cette diversité d’équipements permet d’adapter précisément la puissance thermique, la surface d’échange et les connexions aux contraintes de pression, de température et de sécurité propres aux sites pétroliers et gaziers.
Architecture d’un échangeur à plaques : matériaux, connexions et maîtrise des températures
La performance d’un échangeur thermique à plaques repose d’abord sur la géométrie de chaque plaque et sur la qualité des matériaux utilisés. Dans les raffineries et les terminaux de gaz naturel liquéfié, l’acier inoxydable domine, car il résiste bien aux températures élevées, aux fluides agressifs et aux cycles thermiques répétés. Les plaques d’échange peuvent aussi être réalisées en alliages spéciaux pour des applications extrêmes, par exemple lors du refroidissement de gaz acides ou de condensats lourds.
Les plaques soudées forment des blocs compacts, sans joints élastomères, adaptés aux gaz sous haute pression et aux mélanges d’hydrocarbures chauds, où tout risque de fuite doit être minimisé. À l’inverse, les plaques avec joints démontables permettent d’ouvrir l’échangeur à plaques pour inspection, nettoyage mécanique ou remplacement ciblé d’une plaque endommagée. Dans les deux cas, la surface d’échange est optimisée pour maximiser le transfert thermique, en créant des régimes d’écoulement turbulents qui améliorent l’échange de chaleur entre les fluides.
Les raccords et les connexions d’un échangeur de chaleur à plaques sont dimensionnés pour supporter des variations rapides de température et de pression, fréquentes dans les unités de chauffage au gaz ou de récupération de chaleur fatale. Sur certaines lignes, ces échangeurs thermiques alimentent des réseaux de chauffage industriel, parfois couplés à des systèmes comme le radiateur à gaz pour chauffage central. La maîtrise fine de la température de sortie, de la puissance thermique et du transfert de chaleur permet alors de stabiliser les procédés, de réduire la consommation d’énergie et de limiter les émissions de gaz à effet de serre.
Transfert thermique et efficacité énergétique : comment les plaques transforment la chaleur en performance
Le principe physique au cœur d’un échangeur thermique à plaques est le transfert thermique par conduction à travers la plaque, complété par la convection dans les fluides. En multipliant le nombre de plaques et en optimisant le dessin des canaux, les fabricants augmentent la surface d’échange disponible sans accroître excessivement la taille de l’équipement. Cette approche permet d’atteindre une puissance thermique élevée avec un volume réduit, ce qui est précieux sur les plateformes offshore et dans les unités de gaz liquéfié où chaque mètre carré compte.
Dans une unité de distillation de pétrole brut, un échangeur de chaleur à plaques peut par exemple récupérer la chaleur des effluents chauds pour préchauffer les charges froides, réduisant ainsi la consommation de combustible des fours de chauffage. Les plaques créent des turbulences qui améliorent le transfert de chaleur, tout en limitant l’encrassement lorsque la vitesse des fluides est correctement dimensionnée. Cette optimisation du transfert de chaleur se traduit directement par une baisse de la consommation d’énergie et une amélioration du rendement global des installations thermiques.
Pour fiabiliser ces gains, les opérateurs appliquent des méthodes de performance industrielle comme la méthode Five S du Lean, détaillée pour l’industrie pétrolière et gazière dans l’analyse sur l’application du Five S dans les unités de process. Un échangeur thermique bien rangé, correctement identifié et entretenu selon ces principes conserve plus longtemps sa puissance thermique nominale et son efficacité de transfert thermique. La combinaison d’un bon design de surface d’échange, d’un choix judicieux entre plaques soudées et plaques avec joints et d’une maintenance structurée permet de prolonger la durée de vie des échangeurs thermiques tout en sécurisant les flux de gaz et de pétrole.
Choix de la taille, des matériaux et des configurations pour chaque application
La sélection d’un échangeur à plaques dans l’industrie gaz et pétrole commence toujours par une analyse précise des fluides et des conditions de température. Les ingénieurs définissent la taille de l’équipement, la surface d’échange nécessaire et la puissance thermique visée en fonction des débits, des propriétés thermiques et de la viscosité des fluides. Ils arbitrent ensuite entre des plaques soudées pour les gaz critiques et des plaques avec joints pour les applications de chauffage ou de refroidissement plus standards.
Dans les unités de récupération de chaleur sur torchères ou sur gaz de procédé, les échangeurs à plaques soudés en acier inoxydable sont souvent privilégiés pour leur résistance mécanique et leur étanchéité durable. Pour les boucles de chauffage d’appoint, les échangeurs de chaleur à plaques démontables offrent une grande flexibilité, car il est possible d’ajouter ou de retirer des plaques pour ajuster la puissance ou la surface d’échange. Cette modularité réduit les coûts d’investissement à long terme, car un même châssis d’échangeur thermique peut suivre l’évolution des besoins énergétiques du site.
Les connexions et les raccords sont également déterminants, car ils conditionnent l’intégration de l’échangeur de chaleur dans les réseaux de gaz, de vapeur ou de fluides caloporteurs. Un mauvais choix de diamètre ou de type de raccords peut dégrader le transfert de chaleur, augmenter les pertes de charge et réduire l’efficacité thermique globale. À l’inverse, une configuration bien étudiée des plaques, des joints et des connexions permet de tirer pleinement parti de l’énergie disponible, tout en garantissant la sécurité des opérateurs et la fiabilité des installations.
Tendances technologiques : digitalisation, maintenance prédictive et performance des échangeurs à plaques
Les tendances actuelles de l’industrie gaz et pétrole placent l’échangeur à plaques au cœur des stratégies de décarbonation et de digitalisation des actifs thermiques. Les grands groupes comme TotalEnergies, Shell ou Equinor déploient des capteurs sur leurs échangeurs thermiques pour suivre en temps réel la température, la pression et les débits des fluides. Ces données alimentent des modèles de transfert thermique qui détectent précocement l’encrassement des plaques et les pertes de puissance thermique associées.
Cette approche de maintenance prédictive transforme la manière dont les équipes exploitent les échangeurs de chaleur à plaques, en planifiant les arrêts au moment optimal pour nettoyer les surfaces d’échange ou remplacer les joints. Les algorithmes comparent la performance réelle de l’équipement à sa courbe de référence, en tenant compte de la surface d’échange installée, de la taille de l’échangeur et des caractéristiques thermiques des fluides. Dans les unités de gaz naturel liquéfié, cette surveillance fine du transfert de chaleur contribue à sécuriser la chaîne du froid et à réduire les consommations d’énergie auxiliaire.
Les résultats financiers des majors pétrolières montrent d’ailleurs que les acteurs qui investissent dans l’optimisation de leurs systèmes de chaleur, y compris les échangeurs thermiques, améliorent leur marge opérationnelle, comme l’illustre l’analyse des résultats trimestriels des majors européennes face à ExxonMobil et Chevron. En combinant des matériaux avancés comme l’acier inoxydable haute performance, des plaques soudées plus robustes et des outils numériques de suivi du transfert de chaleur, ces groupes renforcent la fiabilité de leurs installations thermiques. L’échangeur thermique à plaques devient alors un actif stratégique, capable de transformer une simple chaleur résiduelle en véritable levier de compétitivité énergétique.
Enjeux environnementaux et perspectives pour les échangeurs à plaques dans la transition énergétique
La pression réglementaire sur les émissions de gaz à effet de serre pousse l’industrie gaz et pétrole à valoriser chaque kilowattheure de chaleur disponible. Dans ce contexte, l’échangeur à plaques joue un rôle clé pour capter la chaleur des fumées, des effluents liquides ou des gaz de procédé, puis la réinjecter dans des boucles de chauffage ou de préchauffage. Cette logique d’économie circulaire de l’énergie réduit la consommation de combustibles fossiles et limite les rejets thermiques dans l’environnement.
Les projets de captage et de stockage du carbone, les unités de biogaz ou les installations d’hydrogène bas carbone intègrent déjà des échangeurs de chaleur à plaques pour optimiser leurs bilans thermiques. Les plaques y assurent un transfert de chaleur précis entre des fluides parfois très différents, comme des mélanges de gaz, des solutions aqueuses ou des huiles thermiques. En choisissant des plaques soudées en acier inoxydable adaptées à ces nouveaux procédés, les industriels sécurisent la durabilité de leurs échangeurs thermiques tout en préparant l’avenir de leurs infrastructures.
Pour un lecteur qui cherche des repères concrets, il faut retenir que la surface d’échange, la taille de l’équipement, la nature des plaques et la qualité des connexions déterminent la performance réelle d’un échangeur à plaques. Un dimensionnement rigoureux, associé à une maintenance structurée et à une surveillance numérique du transfert thermique, permet de transformer ces équipements en alliés de la transition énergétique. Dans l’industrie du gaz et du pétrole, la maîtrise de l’échange de chaleur à travers les plaques avec joints ou les plaques soudées devient ainsi un critère central de compétitivité, de conformité environnementale et de résilience industrielle.
Chiffres clés sur les échangeurs à plaques dans l’industrie gaz et pétrole
- Selon l’International Energy Agency, l’optimisation de la récupération de chaleur dans le raffinage et la pétrochimie pourrait réduire la consommation d’énergie finale de ces secteurs de 10 à 15 %, ce qui place les échangeurs thermiques à plaques au cœur des plans d’efficacité énergétique (voir par exemple IEA, Energy Efficiency 2023, chapitre 3, données de synthèse disponibles sur le site de l’IEA).
- Les fabricants d’échangeurs à plaques indiquent que, à puissance thermique équivalente, un échangeur à plaques peut être jusqu’à 50 % plus compact qu’un échangeur tubulaire, un avantage décisif pour les plateformes offshore et les unités de gaz naturel liquéfié (chiffres issus de catalogues techniques Alfa Laval, gamme de plate heat exchangers, et Kelvion, documentation « Plate Heat Exchangers »).
- Des études industrielles montrent qu’un encrassement de seulement 0,1 millimètre sur les plaques peut entraîner une baisse de 10 à 20 % du transfert de chaleur, ce qui justifie les investissements dans la maintenance prédictive et le nettoyage régulier (par exemple American Petroleum Institute, API Technical Report 932-B, « A Study of Corrosion and Fouling of Crude Unit Heat Exchangers », données de terrain consolidées).
- Dans certaines raffineries européennes, la récupération de chaleur via des échangeurs de chaleur à plaques a permis de réduire la consommation de combustible des fours de 5 à 8 %, contribuant directement à la baisse des émissions de CO₂ réglementées par l’European Union Emissions Trading System (EU ETS), selon des retours d’expérience publiés par Euroheat & Power et des études de cas de sites de raffinage.
- Les données de marché publiées par plusieurs cabinets de conseil indiquent que la part des échangeurs thermiques à plaques dans les nouveaux projets de process gaz et pétrole dépasse désormais 40 %, portée par la compacité, la flexibilité de configuration et la meilleure efficacité thermique (voir notamment les études de marché de MarketsandMarkets, « Plate and Frame Heat Exchangers Market », et Technavio, rapports sectoriels sur les équipements de transfert de chaleur).
FAQ sur les échangeurs à plaques dans l’industrie gaz et pétrole
À quoi sert un échangeur à plaques dans une raffinerie ou une unité de gaz ?
Un échangeur à plaques sert principalement à transférer la chaleur entre deux fluides de process, par exemple pour préchauffer une charge froide avec un effluent chaud. Dans une raffinerie, il peut réduire la consommation de combustible des fours en récupérant la chaleur des produits sortants. Dans une unité de gaz, il stabilise les températures de traitement et améliore l’efficacité énergétique globale.
Quelle différence entre plaques soudées et plaques avec joints dans un échangeur ?
Les plaques soudées forment un bloc étanche sans joints élastomères, adapté aux gaz sous haute pression, aux fluides corrosifs ou toxiques et aux températures extrêmes. Les plaques avec joints, démontables, facilitent le nettoyage, l’inspection et l’ajustement de la surface d’échange en ajoutant ou retirant des plaques. Le choix dépend donc des contraintes de sécurité, de maintenance et de flexibilité recherchées.
Pourquoi l’acier inoxydable est-il souvent utilisé pour les plaques d’échangeur ?
L’acier inoxydable offre une bonne résistance à la corrosion, aux hautes températures et aux cycles thermiques répétés, fréquents dans l’industrie gaz et pétrole. Il conserve ses propriétés mécaniques dans des environnements contenant des gaz acides, des condensats ou des solutions salines. Ce matériau prolonge la durée de vie des échangeurs thermiques tout en limitant les risques de fuite ou de rupture.
Comment dimensionner la taille et la surface d’échange d’un échangeur à plaques ?
Le dimensionnement repose sur les débits de fluides, les températures d’entrée et de sortie souhaitées, les propriétés thermiques des fluides et les contraintes de pression. Les ingénieurs calculent la surface d’échange nécessaire pour atteindre la puissance thermique visée, puis déterminent le nombre de plaques et la configuration des canaux. Des logiciels spécialisés aident à optimiser ce dimensionnement en tenant compte des pertes de charge et des risques d’encrassement.
Quels sont les principaux leviers pour améliorer l’efficacité d’un échangeur à plaques existant ?
Les leviers les plus efficaces sont le nettoyage régulier des plaques, la vérification de l’état des joints, l’ajustement des débits de fluides et la surveillance en continu des températures et des pressions. L’ajout ou le retrait de plaques peut aussi adapter la surface d’échange à de nouvelles conditions de fonctionnement. Enfin, l’intégration de capteurs et d’outils de maintenance prédictive permet de détecter tôt les pertes de performance et de planifier les interventions au meilleur moment.
Sources suggérées : International Energy Agency (IEA), Energy Efficiency 2023 ; rapports techniques d’Euroheat & Power sur la récupération de chaleur industrielle ; American Petroleum Institute (API), Technical Report 932-B ; documentations fabricants (Alfa Laval, Kelvion, GEA) et études de marché de cabinets spécialisés.
